Люки из высокопрочного чугуна ВЧ50, ВЧШГ. Дождеприемники и решетки ВЧШГ. ГОСТ 3634–2019, ГОСТ 7293-85

Люки из высокопрочного чугуна с шаровидным графитом (ВЧШГ) и дождеприёмники изготавливаются в соответствии с ГОСТ 3634–2019 и ГОСТ 7293–85. Эти стандарты определяют требования к материалам, конструкции и применению таких изделий.
Высокопрочный чугун ВЧШГ
ВЧШГ — это чугун с шаровидным (или вермикулярным) графитом в структуре. ГОСТ 7293–85 устанавливает марки чугуна, определяемые на основе механических свойств. Для изготовления отливок предусматриваются марки ВЧ 35, ВЧ 40, ВЧ 45, ВЧ 50, ВЧ 60, ВЧ 70, ВЧ 80, ВЧ 100.
Марка чугуна определяется его временным сопротивлением при растяжении и условным пределом текучести. Условное обозначение марки включает буквы «ВЧ» (высокопрочный чугун) и цифровое обозначение минимального значения временного сопротивления при растяжении в МПа·10. Например, ВЧ 50 означает минимальное временное сопротивление при растяжении 500 МПа (50 кгс/мм²) и условный предел текучести 320 МПа (32 кгс/мм²).
Преимущества ВЧШГ перед серым чугуном:
• повышенная прочность и устойчивость к нагрузкам;
• меньший вес конструкций;
• способность к упругой деформации без разрушения при экстремальных нагрузках;
• устойчивость к различным температурным режимам. politexservis.ru +1
ГОСТ 3634–2019
Этот стандарт распространяется на люки колодцев и камер (люки) подземных инженерных коммуникаций (тепловые сети, водопровод, канализация, дренаж, кабельная канализация, городская телефонная сеть и др.), а также на дождеприёмники ливнесточных колодцев.
Некоторые положения ГОСТ 3634–2019:
• Корпуса, крышки люков, коверов, корпуса и решётки дождеприёмников изготавливают из серого чугуна марки не ниже СЧ 20 по ГОСТ 1412 или из высокопрочного чугуна марки не ниже ВЧ 40 по ГОСТ 7293.
• Допускается замена марки чугуна, а для люков и дождеприёмников, состоящих из двух и более крышек или решёток, допускается изготовление корпуса из стали с антикоррозионным покрытием, обеспечивающим номинальную нагрузку.
• Внутренние запорные устройства люков, коверов и дождеприёмников изготавливают из стали марки Ст3, Ст10, Ст20 по ГОСТ 380 с антикоррозионным покрытием и (или) из чугуна марок не ниже СЧ 20 по ГОСТ 1412 и не ниже ВЧ 40 по ГОСТ 7293.
• Условное обозначение люка или дождеприёмника должно состоять из определения его типа, вариантов исполнения, габаритных размеров проёма в сантиметрах и обозначения стандарта. Дополнительно в условное обозначение люка вводится маркировка инженерных сетей, для которых он предназначен.
Люки по ГОСТ 3634–2019 классифицируются по нагрузочным характеристикам, например:
• Л(А15) — лёгкий люк, номинальная нагрузка 15 кН;
• С(В125) — средний люк, номинальная нагрузка 125 кН;
• Т(С250) — тяжёлый люк, номинальная нагрузка 250 кН;
• ТМ(Д400) — тяжёлый магистральный люк, номинальная нагрузка 400 кН;
• СТ(Е600) — сверхтяжёлый люк, номинальная нагрузка 600 кН.

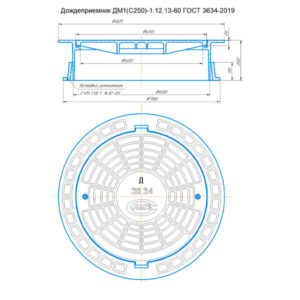

Дождеприёмники и решётки ВЧШГ
Дождеприёмники состоят из корпуса и решётки, предназначены для приёма поверхностных сточных вод и атмосферных осадков. В современных решениях допускается использование высокопрочного чугуна с шаровидным графитом для ответственных объектов.
Решётки дождеприёмников должны плотно прилегать к опорной поверхности корпуса, допуск плоскостности поверхностей прилегания — 3 мм. Зазор между корпусом и решёткой не должен превышать 3 мм на сторону.
Сравнение с устаревшими стандартами
Например, ГОСТ 26008–83, который ранее регулировал чугунные дождеприёмники, фиксировал использование только серого чугуна не ниже СЧ 15 и не предусматривал вариативности по материалу. ГОСТ 3634–2019 более гибкий: он вводит классификацию по классам нагрузки, расширяет требования к конструкции и позволяет использовать ВЧШГ.
При выборе люков и дождеприёмников важно учитывать условия эксплуатации, тип нагрузки и требования проекта. Производители, работающие по ГОСТ 3634–2019, обычно предоставляют сертификаты качества и результаты испытаний продукции.
