Самонивелирующиеся чугунные люки

Самонивелирующиеся (плавающие) чугунные люки — это специальные конструкции, которые автоматически регулируют своё положение относительно уровня дорожного покрытия. Это позволяет избежать появления неровностей и ям, которые могут образовываться из-за оседания или деформации конструкции.
Такие люки обычно изготавливаются из чугуна, что обеспечивает им высокую прочность и долговечность.

Конструкция
Некоторые особенности конструкции самонивелирующихся чугунных люков:
• Опора не на бетонный колодец (как обычные фланцевые люки), а на конструкцию дороги. Это снижает нагрузку на бетонные кольца смотрового колодца и предотвращает их разрушение.
• Система пружин и амортизаторов обеспечивает плавное движение и саморегулирование.
• Эластичная прокладка между крышкой и корпусом, обеспечивающая герметичность, защиту от шума и вибрации.
• Запорное устройство — крышка надёжно фиксируется в закрытом положении и защищена от выскакивания из корпуса при пробуксовке транспортного средства.
• Дополнительный выступ на крышке люка, предотвращающий её произвольное открытие, например, во время наезда транспорта. Принцип действия
Когда уровень дорожного покрытия изменяется, люк автоматически подстраивается под новое положение. Это достигается за счёт использования пружинных механизмов и специальных направляющих, которые позволяют люку свободно двигаться вверх и вниз.
В результате, даже при изменении уровня асфальта или бетона люк остаётся на одном уровне с поверхностью, что снижает риск аварийных ситуаций и повреждений транспортных средств.
Виды
Некоторые виды самонивелирующихся чугунных люков:
• ОУЭ СМ 600. Изготовлен из высокопрочного чугуна с шаровидным графитом марки ВЧ-50 (ВЧШГ). Поверхность дополнительно защищена антикоррозийным битумным покрытием. Диаметр лаза — 600 мм, общие размеры корпуса — 760 мм в длину и 738 мм в ширину. Высота может варьироваться: 140, 170 или 200 мм — в зависимости от требуемой посадки и условий установки. Рассчитан на нормативную нагрузку классов C250 (Т) и D400 (ТМ).

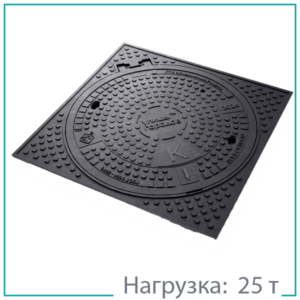

• С(В125)-K-7-8-9-60. Чугунный канализационный квадратный люк, изготовлен из высокопрочного чугуна ВЧШГ. Позволяет крышке адаптироваться к изменению уровня дорожного покрытия при просадке асфальта. Оснащён крышкой и корпусом с размерами 720×720 мм и диаметром лаза 600 мм. Высота — 80 мм, вес — 44 кг.

Монтаж
Некоторые правила монтажа самонивелирующихся чугунных люков:
• Использование опорного кольца — корпус люка не должен устанавливаться непосредственно на плиту перекрытия колодца. Опорное кольцо следует выставить по высоте так, чтобы от его верхней поверхности до уровня дорожного покрытия оставалась свободная высота на 10–20 мм больше высоты корпуса люка.
• Нижняя часть самонивелирующего корпуса при монтаже должна опуститься в отверстие опорного кольца не менее чем на 20 мм, чтобы предотвратить смещение корпуса из-за динамических нагрузок во время эксплуатации.
• Запрещено использовать металлические или деревянные кронштейны, камни, металлические клинья для регулировки высоты корпуса — эти приспособления не рассчитаны на эксплуатационные нагрузки и могут создать чрезмерные локальные напряжения при движении транспорта.
